Un generatore di onde quadre portatile che copre da 2 Hz a circa 33,5 MHz, con passi di regolazione di 2 Hz. Il cuore del progetto è un microcontrollore AVR16EB28, che gestisce sia la generazione del segnale sia l’interfaccia utente. L’alimentazione è affidata a una batteria LiPo, mentre display OLED, encoder rotativo e tastiera a pulsanti permettono un controllo completo. Il progetto è di David Johnson-Davies, noto per i suoi esperimenti con microcontrollori AVR.
La frequenza si imposta con precisione, e la lettura avviene sul display OLED. L’encoder rotativo consente variazioni rapide, mentre la tastiera serve per inserire valori esatti. Il tutto sta in un contenitore compatto, adatto al banco di lavoro o al campo. La risoluzione di 2 Hz su tutta la gamma è notevole, e rende il dispositivo utile per test su circuiti audio, filtri e temporizzazioni.
Il circuito e il controllo con AVR16EB28
Lo schema elettrico è semplice: il microcontrollore AVR16EB28 genera l’onda quadra direttamente da un pin, con frequenza calcolata via software. Il controllo avviene tramite display OLED, encoder rotativo e tastiera a pulsanti. La batteria LiPo alimenta tutto il sistema, con un regolatore per la tensione stabile. Il progetto è pensato per essere replicato con componenti facilmente reperibili.
Il firmware gestisce i passi di 2 Hz e aggiorna il display in tempo reale. Inoltre, l’encoder rotativo permette di scorrere le frequenze in modo fluido, mentre la tastiera consente l’inserimento diretto di un valore. Il codice è disponibile sul sito del maker, e include le librerie per il display e l’encoder. Il risultato è un dispositivo stabile e ripetibile.
Costruzione, alimentazione e uso pratico

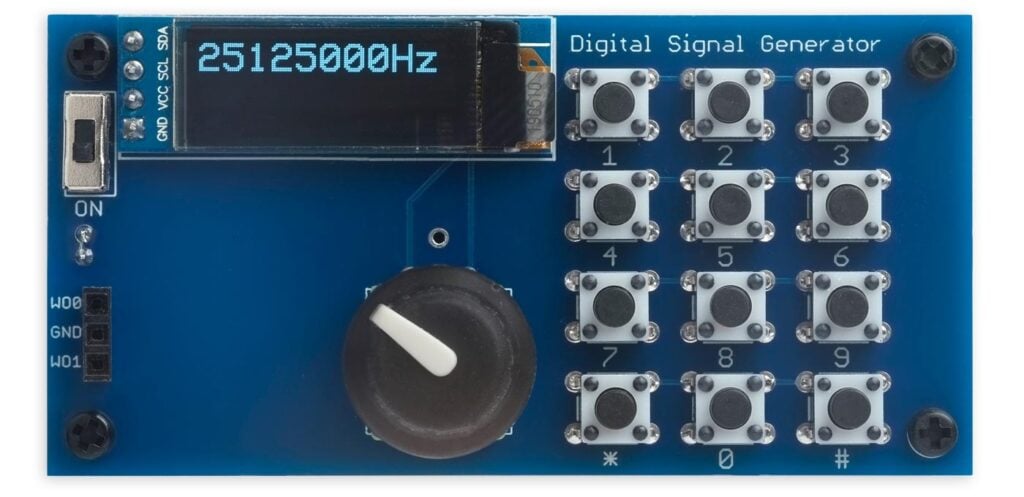

La costruzione richiede un PCB, che può essere realizzato con una fresatrice o tramite servizio esterno. Il montaggio è alla portata di chi ha esperienza con saldatura SMD, dato che il microcontrollore è in package a montaggio superficiale. La batteria LiPo si collega sul retro, e il pannello frontale ospita display, encoder e tastiera. Il tutto è compatto e facilmente trasportabile.
Per l’alimentazione, una batteria LiPo da 3,7 V è sufficiente, con un regolatore di tensione per i 3,3 V del microcontrollore. Il consumo è contenuto, grazie al display OLED e alla gestione efficiente del sonno. L’uso pratico è immediato: si accende, si seleziona la frequenza e si collega l’uscita al circuito sotto test. La precisione dei passi di 2 Hz lo rende adatto anche a tarature fini.
Il sito di David Johnson-Davies raccoglie il codice sorgente e i dettagli costruttivi. Chi vuole approfondire può consultare la documentazione completa, inclusi gli schemi e le foto del montaggio. Il progetto dimostra come un microcontrollore AVR moderno possa generare segnali ad alta frequenza con precisione, senza componenti esterni complessi. Una soluzione elegante per chi cerca un generatore di onde quadre affidabile.
In sintesi, questo generatore di onde quadre offre una gamma ampia e una risoluzione fine, il tutto in un formato portatile. La scelta di un AVR16EB28 garantisce semplicità di programmazione e basso costo. Il display OLED e i controlli manuali rendono l’uso intuitivo, anche per chi non ha familiarità con strumenti professionali. Un progetto che vale la pena replicare.
