RECOM è un marchio noto per la sua vasta gamma di soluzioni nel campo dell’alimentazione per dispositivi elettronici ed elettromeccanici. Produce convertitori integrati, predisposti per l’uso in applicazioni industriali, di consumo (apparecchi radiotelevisivi ed elettrodomestici) e altre applicazioni (trasporto, automazione di spazi pubblici, ecc.).
Un gruppo significativo di prodotti del marchio RECOM è composto dai chip miniaturizzati, progettati per l’installazione direttamente sui circuiti stampati. Tra questi rientrano decine di serie, le cui denominazioni iniziano con l’abbreviazione RAC. Sono costituite da una scelta di elementi universali con una potenza fino a 40W. Poiché i convertitori del marchio RECOM sono molto apprezzati dai nostri clienti, di seguito presentiamo una panoramica delle loro caratteristiche. I progettisti alla ricerca di sistemi di alimentazione semplici da implementare, ma durevoli e stabili, con molto probabilmente troveranno in questa gamma prodotti che soddisfano i requisiti del loro progetto.
Gamma completa di convertitori RAC
Caratteristiche elettriche
La famiglia RAC include convertitori AC/DC con possibilità di alimentazione con corrente continua (DC/DC). Le tensioni di ingresso rientrano nell’intervallo da 80…264V a 85…528V AC e da 100…318V a 120…750V DC. Ciò significa che possono essere alimentati con successo direttamente dalla rete, nonché raddrizzatori di corrente monofase e trifase.
La potenza dei convertitori rientra nella gamma da 1W a 40W (con un’efficienza fino all’87%), e alcuni modelli da 15-, 20 e 25 watt possono fornire correnti superiori a 3A (con tensione 5V). Questa caratteristica consente ai sistemi RAC di essere utilizzati non solo in circuiti elettronici discreti, ma anche per carichi più elevati, ad es. in apparecchiature di telecomunicazione o piccola robotica, nonché controller e controller industriali. Va sottolineato che l’offerta RECOM e TME comprende anche convertitori miniaturizzati economici che consentono di ottenere tensioni di 3,3 V DC, alimentazione tipica di molti sistemi a microprocessore, compresi i moduli basati sui popolari microcontrollori Microchip o ESP32.
In alcune serie del gruppo RAC sono presenti convertitori con due uscite simmetriche: positiva e negativa rispetto alla massa. Tali prodotti semplificano la costruzione di molti circuiti di segnale, ad es. amplificatori radio, nonché dispositivi audio e di misura.
Va inoltre sottolineato che i convertitori del marchio RECOM forniscono una tensione stabile, con interferenze ridotte al minimo. I prodotti sono inoltre caratterizzati da un consumo di elettricità molto basso (dell’ordine di diverse decine di mW) in caso di funzionamento senza carico. La maggior parte di essi dispone di filtri EMC integrati, ovvero circuiti che limitano l’introduzione di interferenze nella rete, oltre a rendere gli elementi resistenti ai disturbi della tensione di ingresso.
Protezioni
Una caratteristica importante dei convertitori di frequenza RECOM è l’elevato livello di sicurezza che assicurano. Nella maggior parte dei prodotti presentati, sono integrati tre elementi protettivi base. Il primo è la protezione OPP (Over Power Protection), un circuito di protezione da sovraccarico che protegge il componente dai danni causati dal collegamento di un carico che causa un flusso di corrente eccessivo. In questo caso i circuiti RAC scollegano automaticamente l’uscita per evitare guasti permanenti (sia dell’alimentatore, che del componente collegato). Allo stesso modo funziona il sistema SCP (Short Circuit Protection), la cui funzione è prevenire i cortocircuiti. Sul lato di ingresso, i circuiti RAC dispongono di una protezione OVP (Over Voltage Protection), che limita gli effetti delle sovratensioni (picchi / aumenti di tensione) che si verificano nella linea elettrica. In questo modo verrà protetto sia il convertitore, che i componenti collegati ad esso. In termini di struttura, i prodotti RAC sono dotati di isolamento a livello da 3000V a 5400V (a seconda del modello).
Alloggiamenti, dimensioni e pin

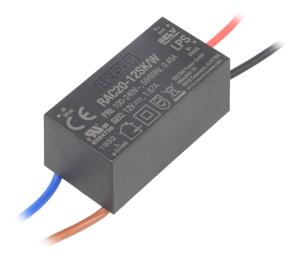

Nella stragrande maggioranza dei casi i convertitori RAC sono componenti montabili su PCB. Dispongono di pin per il montaggio a foro passante per facilitare la loro installazione in circuiti alimentati con tensione di rete (che richiedono un’ampia area di contatto). I componenti sono resistenti alle vibrazioni e agli urti, pertanto soddisfano le esigenze delle applicazioni in dispositivi mobili o macchinari industriali. Il marchio RECOM inoltre fornisce anche modelli di convertitori dotati di cavi di ingresso e di uscita preinstallati, che consentono il montaggio dei componenti in una posizione meno tipica.
Una delle caratteristiche più importanti dei prodotti RAC è il loro design compatto e integrato. I più piccoli dei convertitori del marchio RECOM presentati sono racchiusi in un alloggiamento di dimensioni 25,4×25,4×16,5mm, mentre i più grandi (con potenze 30W e 40W): 89×64,1x25mm. Non richiedono l’uso di elementi esterni. Queste caratteristiche portano alla desiderata miniaturizzazione del circuito di potenza, il che significa che può essere integrato nel dispositivo progettato. Si tratta di una grande semplificazione nel processo di produzione (sia a basso volume che in massa), può anche tradursi in una riduzione dei costi.
Panoramica della serie
L’offerta della famiglia RAC presente nel catalogo della TME comprende 44 serie di convertitori. Il simbolo del prodotto codifica le informazioni base sulle caratteristiche, ad es. la loro potenza massima (prime cifre sotto le lettere “RAC”), la tensione di uscita (due cifre dopo il connettore). Tuttavia, nella scelta dell’articolo appropriato, la conoscenza delle prestazioni dei prodotti di ciascuna serie sarà sicuramente d’aiuto. Di seguito è riportata una panoramica dei parametri base per ciascun sottogruppo, con informazioni dettagliate sulle loro dimensioni e proprietà elettriche.
Serie | Potenza [W] |
Uscita 1 [V DC/m] |
Uscita n. 2 [V DC/ mA] |
Dimensioni [mm] |
---|---|---|---|---|
RAC3.5-K/277 | 3,5 | 3,3…24 / 0,146…1,06 | n/d | 31,7×26,7×21,8 |
RAC10-B | 10 | 5…24 / 0,417…2 | n/d | 52,4×26,8×23,5 |
RAC10-C/277 | 10 | 5…24 / 0,42…2 | -12 / 0,42 * | 52,5×27,4×23,5 |
RAC10-K/277 | 10 | 3,3…24 / 0,34…2,5 | -15…-12 / 0,34…0,42 | 52,5×27,4×23 |
RAC15-K | 15 | 5…14 / 0,63…3 | n/d | 52,5×27,4×23 |
RAC15-K/480 | 15 | 5…24 / 0,625…3 | n/d | 52,5x40x25,5 |
RAC20-B | 20 | 5…24 / 0,833…3,6 | n/d | 52,5×27,5×23,5 |
RAC20-K | 20 | 5…48 / 0,42…4 | -15…-12 / 0,67…0,833 | 52,5×27,4×23 |
RAC20-N | 20 | 5…24 / 0,833…3,6 | n/d | 52,5×27,5×23,5 |
RAC25-K/480 | 25 | 5…24 / 1,04…5 | n/d | 83,23×46,43×30,4 |
RAC30-A | 30 | 24 / 1,25 | n/d | 89×64,1×25 |
RAC40-B | 40 | 15 / 2,6 | n/d | 89×64,1×25 |
RAC01-C | 1 | 3,3…24 / 0,042…0,3 | n/d | 33,7×22,2×17,75 |
RAC01-GA | 1 | 5…12 / 0,083…0,2 | n/d | 33,7×22,2×19 |
RAC01-GB | 1 | 3,3…24 / 0,042…0,303 | n/d | 33,7×22,2×19 |
RAC02-C | 2 | 3,3…24 / 0,083…0,6 | n/d | 33,7×22,2×17,75 |
RAC02E-K/277 | 2 | 3,3…24 / 0,083…0,6 | n/d | 33,7×22,2×15,4 |
RAC02-GA | 2 | 3,3…24 / 0,083…0,5 | n/d | 33,7×22,2×19 |
RAC02-GB | 2 | 3,3…24 / 0,083…0,5 | n/d | 33,7×22,2×19 |
RAC02-SE/277 | 2 | 3,3…24 / 0,083…0,6 | n/d | 33,7×22,2×17,75 |
RAC02-SE/277/W | 2 | 3,3…24 / 0,083…0,6 | n/d | 33,7×22,2×17,75 |
RAC03-C | 3 | 3,3…24 / 0,125…0,9 | n/d | 37,8×23,9×16,4 |
RAC03E-K/277 | 3 | 3,3…24 / 0,125…0,9 | n/d | 37x24x15,4mm |
RAC03-GA | 3 | 3,3…24 / 0,13…0,91 | n/d | 37x24x15 |
RAC03-GB | 3 | 5…24 / 0,13…0,6 | n/d | 37x24x15 |
RAC03-K | 3 | 3,3…5 / 0,6…0,9 | n/d | 28,5×23,5×17,9 |
RAC03-SE/277 | 3 | 3,3…24 / 0,125…0,9 | n/d | 38,25×24,35×17,4 |
RAC03-SE/277/W | 3 | 3,3…24 / 0,125…0,9 | n/d | 38,25×24,35×17,4 |
RAC03-SER/277 | 3 | 3,3…24 / 0,125…0,9 | n/d | Ø50,3×11 |
RAC04-C/230 | 4 | 3,3…24 / 0,166…1,2 | -12…12 / 0,033…0,4 * | 36,7×27,2×17,1 |
RAC04-C/277 | 4 | 3,3…24 / 0,166…1,2 | -12…12 / 0,033…0,4 * | 36,7×27,2×17,1 |
RAC04-C/W | 4 | 3,3…24 / 0,167…1,2 | n/d | 37,8×23,9×16,4 |
RAC04-GA | 4 | 5…24 / 0,17…0,8 | n/d | 37x24x15 |
RAC04-GB | 4 | 3,3…24 / 0,17…1,21 | n/d | 37x24x15 |
RAC04-K/277 | 4 | 3,3…24 / 0,167…1,2 | n/d | 36,7×27,2×17,4 |
RAC05-B | 5 | 12…24 / 0,23…0,42 | n/d | 50,8×25,4×15,16 |
RAC05-C | 5 | 12…24 / 0,17…0,42 | -15…-12 / 0,17…0,21 * | 50,9×25,5×16,4 o 53,5×27,8×16,4 |
RAC05E-K | 5 | 5…24 / 0,208…1 | n/d | 37x24x18 |
RAC05E-KT | 5 | 4…24 / 0,208…1,25 | n/d | 27,1×32,1×21,8 |
RAC05-K | 5 | 3,3…24 / 0,21…1,515 | n/d | 25,4×25,4×16,5 |
RAC05-K/277 | 5 | 3,3…24 / 0,21…1,515 | n/d | 31,7×26,7×21,8 |
RAC05-K/480 | 5 | 5…12 / 0,42…1 | n/d | 52,5×27,4×23 |
RAC05-K/PD3/H | 5 | 4…12 / 0,42…1 | n/d | 52,5×27,4×23 |
RAC06-C | 6 | 5…24 / 0,2…1,2 | -15 / 0,2 * | 50,9×25,5×16,4 o 53,5×27,8×16,4 |
