Arduino Opta – micro PLC sicuro e facile da usare

articolo sponsorizzato

Progettato per sicurezza e durata, il robusto micro PLC Arduino Opta rende l’automazione industriale e degli edifici accessibile a tutti.

Arduino Opta offre versatilità e consente l’integrazione con macchine, dispositivi e linee di produzione esistenti, così come con qualsiasi elemento dell’ecosistema modulare Arduino – da moduli sensoriali compatti a potenti SOM e gateway – offrendo una soluzione personalizzabile end-to-end. Opta supporta aggiornamenti firmware OTA e garantisce la sicurezza dei dati dall’hardware al cloud attraverso il suo elemento sicuro integrato e la conformità allo standard X.509.

Questo articolo funge da introduzione completa alle capacità di Opta e a una vasta gamma delle sue potenziali applicazioni.

Arduino Opta



In questo articolo parliamo di:

• Caratteristiche e applicazioni della linea Arduino Opta
• Differenze tra modelli e accessori Opta
• Come funziona nella “vita reale”?
• Riepilogo delle caratteristiche e funzionalità di Opta

Principali caratteristiche di Arduino Opta



Raccogli dati dai sensori sul campo utilizzando protocolli industriali affidabili, ideali per il monitoraggio e la gestione dell’energia.

Decision-Making Edge

STM32H747XI dual-core ARM® Cortex®-M7 + M4 per eseguire operazioni in tempo reale e implementare la capacità di manutenzione predittiva. Abbastanza potente da eseguire algoritmi di machine learning e AI sul campo senza la necessità di essere connesso.

Connesso

Fornendo tutte le possibilità di connettere soluzioni di automazione al mondo esterno, l’Opta è disponibile con ethernet come standard su tutti i modelli, o una versione RS485 per protocolli industriali e una variante Wifi che facilita la gestione remota.

Attuazione Dispositivi

Relè 250V 10A per l’attuazione potente di dispositivi come nastri trasportatori o macchine di smistamento utilizzate nella movimentazione dei materiali.

Sicurezza dei Dati

Progettato per garantire la sicurezza dei dati dall’hardware al cloud e da macchina a macchina.

• Locale: anti manomissione, identità del dispositivo, comunicazione crittografata e bootloader sicuro.
• Comunicazione: crittografia dei dati, conformità allo standard sicuro X.509.
• Arduino IoT Cloud: autenticazione a 2 fattori, aggiornamento firmware sicuro.

Programmazione Facile

Multiple opzioni di programmazione tra cui il linguaggio di sketch Arduino, il che significa che se conosci l’Arduino UNO puoi programmare un complesso micro PLC con lo stesso linguaggio semplice. Gli ingressi di Opta sono semplicemente visti come pin di ingresso standard e i relè possono essere attuati tramite comandi digitalwrite.

Per coloro che preferiscono utilizzare la ‘norma industriale’, l’Opta può anche essere programmato con uno dei 5 linguaggi PLC IEC 61131-3 (Ladder, Functional Block Diagram, Structured Text, Sequential Function Chart o Instruction List) attraverso l’IDE Arduino PLC.

Gestione Remota

L’Opta opera senza soluzione di continuità e si connette in modo sicuro ad Arduino Cloud (o ad altri servizi di terze parti) fornendo la possibilità di accedere e controllare la soluzione da qualsiasi luogo, inclusi aggiornamenti OTA (over-the-air) e notifiche o avvisi istantanei. (Nota: L’Opta può operare indipendentemente dal Cloud, non è necessario il Cloud per l’Opta).

Montaggio su Rotaia DIN

L’Opta può essere attaccato a un sistema di montaggio su rotaia DIN fornendo un accesso rapido a tutte le I/O.

Versioni e accessori

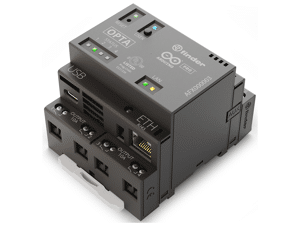

Scegli la configurazione migliore per le tue esigenze di automazione industriale o degli edifici. L’Opta è disponibile in 3 varianti:

• Opta Lite – Ethernet onboard e porte di programmazione USB-C®.
• Opta RS485 – che aggiunge interfaccia di connettività RS485 half duplex a quanto sopra.
• Opta WiFi – l’opzione più versatile, con tutte le funzionalità sopra, più connettività Wi-Fi®/Bluetooth® Low Energy.

Espansioni Opta

Hai bisogno di aggiungere più ingressi, uscite o relè? I moduli di espansione Opta consentono di soddisfare molteplici esigenze industriali. Basta agganciare il modulo di espansione per moltiplicare le capacità del sistema. Sono disponibili 3 varianti di modulo di espansione per mescolare diversi tipi e personalizzare il tuo sistema di controllo:

• Ext D1608E – 16 ingressi di tensione programmabili, 8 relè elettromeccanici 250 VAC 6A per l’attuazione potente di più dispositivi in applicazioni di produzione e assemblaggio automatizzato.
• Ext D1608S – 16 ingressi di tensione programmabili, 8 relè a stato solido 24 VDC 3A per l’attuazione rapida di più dispositivi in applicazioni come imballaggio, imbottigliamento o sistemi di palettizzazione.
• Ext A0602 – 8 canali analogici come ingressi o uscite in 0-24V/4-20mA o come ingressi RTD che consentono: gestione di segnali analogici di tensione/corrente, acquisizione di valori di temperatura tramite PT100 e controlli precisi dei segnali di uscita, utilizzati in impianti di trattamento delle acque e chimici.

Casi d’uso

Migliorare l’efficienza e aggiornare le attrezzature e gli edifici esistenti si riduce tipicamente a come accedere e sfruttare i dati. Aiutare le persone a risolvere problemi riguarda tutto il fornire loro dati e informazioni sui processi che sono di loro interesse.

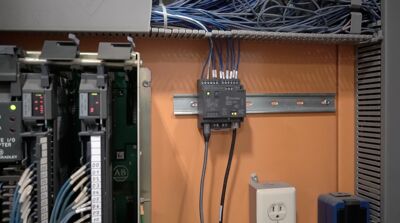

Retrofits di macchine OEM

Le soluzioni esistenti sono state costruite per essere affidabili piuttosto che flessibili, fortunatamente però la piattaforma Arduino Pro offre integrazione flessibile e senza sforzo. Grazie alla sua capacità di essere utilizzato con molteplici I/O e protocolli di comunicazione (Modbus / Field Bus), l’Opta fornisce efficacemente diversi modi per interagire con le vecchie attrezzature. Utilizzando solo 2 fili è possibile collegare una macchina legacy all’Opta, aggiungendo capacità Industry 4.0 a attrezzature industriali esistenti. Arduino Opta può portare l’intelligenza a quei ‘vecchi ma buoni’, le macchine legacy che sono il pilastro degli impianti di produzione in tutto il mondo. L’Opta è adatto per l’uso nelle seguenti aree chiave dell’automazione industriale:

• Produzione di processo – esempi di applicazioni includono: monitoraggio serbatoi e controllo pompe d’acqua, controllo forni, iniezione chimica, monitoraggio delle condizioni dei compressori e connettività sul campo per beni remoti e mobili.
• Produzione ibrida (dove c’è bisogno di aggiungere dati) – esempi di applicazioni includono: monitoraggio di beni remoti, aggregazione di dati per SCADA, monitoraggio energetico, automazione degli edifici (HVAC, controllo accessi) e sistemi di automazione dei servizi.
• Produzione discreta – esempi di applicazioni includono: palettizzazione e depalettizzazione, sistemi di imballaggio e etichettatura, sistemi di controllo porte, linee di assemblaggio automatizzate e movimentazione dei materiali (nastri trasportatori, smistamento, ecc.).

Ottenendo visibilità in tempo reale su parametri operativi critici e fornendo approfondimenti centralizzati tramite il Cloud sulle funzioni operative, l’Opta guida miglioramenti di efficienza nelle seguenti applicazioni:

• Manutenzione Predittiva
• Monitoraggio del Consumo Energetico
• Gestione Efficiente delle Strutture
• Produzione Zero Touch
• Controllo di Precisione sul Piano di Produzione

Perché Opta?

È complementare, l’Opta può essere un “add-on” diagnostico e comportamentale ai tuoi attuali sistemi di automazione e controllo (ERP, MES, SCADA, OEE, HMI…), migliorando il sistema esistente facendo ciò che sarebbe tipicamente costoso e difficile. Può funzionare al di fuori dell’operazione core legacy in modo collaborativo, il che significa che non è necessario riesaminare la linea.

Opta fornisce la flessibilità di Arduino che gli ingegneri amano combinata con l’affidabilità industriale.

• Aggiungi quella connettività dell’ultimo miglio come microPLC, capacità Smart I/O.
• Usa approcci di programmazione IEC 61131 e/o Arduino/C++ in industria.
• Certificazioni industriali, affidabilità e supporto essendo stati costruiti congiuntamente con Finder, un fornitore leader di I/O e relè.

La soluzione Arduino offre un eccellente rapporto qualità-prezzo, con un alto valore al giusto prezzo:

• Hardware accessibile con costi di licenza software inclusi.
• Fino all’80% in meno nei costi di implementazione, e fino a 3 volte più veloci nelle implementazioni.
• Sicuro, connesso al Cloud e certificato.
